凝結水回收機組行業解決方案

一、核心技術路徑與設備選型

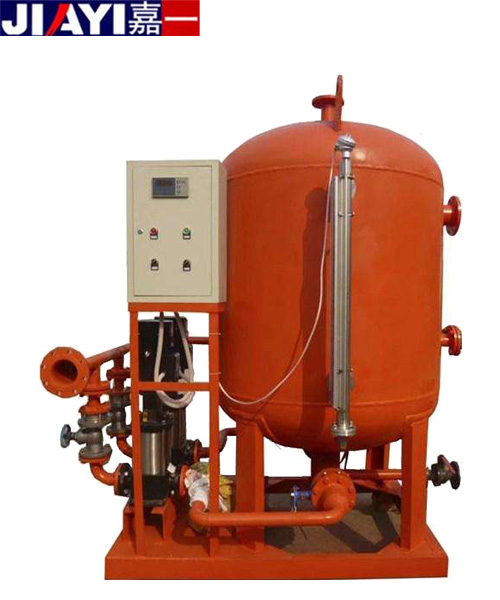

1. 閉式回收系統主導
   采用密閉式凝結水回收機組（如阿姆斯壯 DPT 系列），通過集成集水罐、多級泵組及智能控制系統，實現冷凝水閉式循環。該方案可避免二次閃蒸損失，熱能回收率達 95% 以上湖南省工業和信息化廳 湖南省國防科技工業局，同時杜絕氧氣混入導致的管道腐蝕，延長設備壽命。例如，北京東方福通 BJF 系列機組通過氣蝕消除裝置與自動調壓技術，可處理 180℃高溫冷凝水，承壓 0.6MPa，適用于化工、電力等高參數場景。
2. 閃蒸與熱泵提效技術
   對高壓冷凝水采用多級閃蒸技術（如江陰海倫化纖項目），將 170℃冷凝水閃蒸產生 0.1MPa 低壓蒸汽，再通過熱泵引射提溫升壓系統，將閃蒸汽與主管道過熱蒸汽混合，回用于生產流程。該技術使單條生產線年節約蒸汽 8316 噸，節能收益達 191.6 萬元。
3. 材質與防腐設計
   針對化工行業腐蝕性介質，選用 316L 不銹鋼或雙相鋼 2205 材質（如凝液罐內件），內壁電解拋光處理（食品醫藥行業需符合 FDA 認證）。氣動冷凝液回收裝置（如北京德奧 DNW 系列）采用全不銹鋼內件與硬化密封環，可耐受酸液及危險工況。

二、行業場景深度適配

（一）電力行業

• 技術要求：需滿足《火電廠水汽質量監督標準》，精處理后凝結水鐵含量≤1000μg/L，導電度≤0.2μS/cm。
• 解決方案：
  • 采用 “疏水閥組 + 精處理裝置 + 變頻泵組” 組合，如某 300MW 機組通過閉式回收系統，將凝結水回用至除氧器，年節約除鹽水 12 萬噸，節煤量達 3500 噸。
  • 智能控制系統實時監測水質參數，自動切換過濾與除鹽模塊，確保回用水質穩定。

（二）化工與石化行業

• 工藝挑戰：介質復雜（含 NMP、酸液等），需防爆設計與耐腐蝕材料。
• 典型方案：
  • 針對 NMP 溶劑回收，設計三級分離凝液罐，通過離心分離、填料捕集與絲網除沫，實現 VOCs 控制與熱能回用。
  • 大榭石化通過全廠冷凝水系統優化，將回收率提升至 85%，年節約成本超 1000 萬元，其中溶脫裝置單套系統年回收冷凝水 4.38 萬噸，產生低壓蒸汽 0.87 萬噸。

（三）食品醫藥行業

• 關鍵指標：衛生級設計（內壁 Ra≤0.8μm），避免交叉污染。
• 實施路徑：
  • 采用納元品牌全封閉冷凝水回收裝置，配置精密過濾器與紫外線殺菌模塊，確保回用水微生物指標符合 GMP 標準。
  • 無錫某乳制品廠通過閉式系統改造，將殺菌工序冷凝水直接回用至鍋爐，年減少軟化水消耗 2.7 萬噸，蒸汽單耗下降 18%。

（四）紡織印染行業

• 工藝痛點：多段烘缸產生大量高溫冷凝水，傳統開式回收熱損嚴重。
• 創新方案：
  • 應用晟德億多級閃蒸技術，將 170℃冷凝水閃蒸后，通過熱泵提壓至 0.6MPa，回用于蒸箱加熱，單條生產線年節能收益達 191.6 萬元。
  • 變頻控制技術（如 YTLH 型裝置）根據負荷動態調整泵組運行，節電率超 30%。

三、本地化實踐與政策賦能

1. 江陰區域案例
   江蘇三房巷集團海倫化纖通過 “多級閃蒸 + 熱泵引射” 系統改造，實現冷凝水余熱 100% 回收，年減排 CO?2.25 萬噸，獲省級綠色制造示范項目認證。該項目采用模塊化設計，施工周期僅 3 個月，投資回收期不足 2 年。
2. 政策支持體系
   • 國家層面：《工業能效提升行動計劃》要求蒸汽系統凝結水回收率≥85%，納入節能技改補貼范疇。
   • 省級驅動：江蘇省對實施冷凝水回收的企業給予每噸蒸汽 30 元補貼，并納入綠色金融支持清單。
   • 碳資產收益：通過回收節能量可兌換碳配額，如江陰某項目年減排量 2.25 萬噸，按當前碳價 87.5 元 / 噸計算，年收益近 20 萬元。

四、智能化與可持續發展趨勢

1. 物聯網深度融合
   部署分布式傳感器網絡（如 H20 節水技術），實時監測冷凝水流量、溫度及水質參數，通過邊緣計算實現動態調優。某汽車工廠應用后，冷凝水回用率從 68% 提升至 92%，運維成本下降 27%。
2. 模塊化與即插即用
   采用標準化機組（如阿姆斯壯 QPT 四聯泵組），支持快速安裝與擴展。蓋德化工網數據顯示，模塊化方案可縮短項目周期 40%，適用于工業園區集中供熱場景。
3. 循環經濟延伸
   冷凝水回收與其他余熱資源（如煙氣余熱）協同利用，構建 “蒸汽 - 冷凝水 - 回用水” 閉環。例如，大榭石化將冷凝水回用與循環水場改造結合，年節約新鮮水 13.5 萬噸，形成資源梯級利用生態。

五、經濟性分析與實施建議

• 投資回報周期：化工、電力等行業項目通常 1.5-3 年回收成本，紡織行業約 2-4 年。
• 運維優化：定期清洗除污裝置（如每季度排污一次），檢查疏水閥組密封性，可降低故障率 70% 以上。
• 模式創新：采用合同能源管理（EMC）模式，由節能服務公司投資建設，企業以節能收益分成支付費用，降低初始投入門檻。

結語
