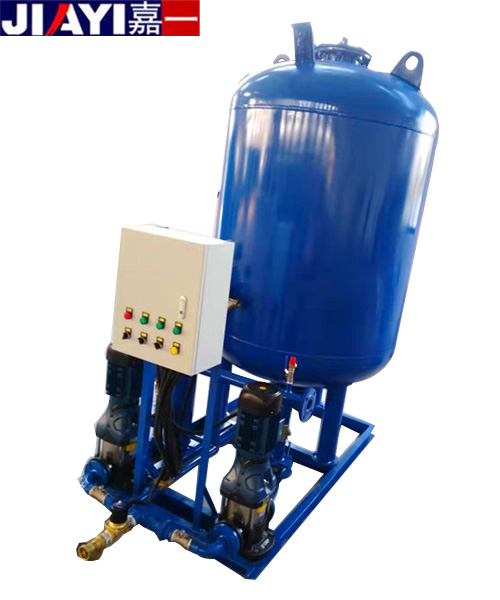

自動定壓補水排氣裝置是供暖、空調水系統等閉式循環系統的核心輔助設備，其核心功能是維持系統壓力穩定、自動補充系統泄漏或流失的水量、排出系統內殘留的空氣（及不凝性氣體），從而避免系統因壓力波動、缺水或氣堵導致的效率下降、設備損壞（如氣蝕）等問題。
要理解其工作原理，需先明確裝置的核心組成部件，再拆解 “定壓”“補水”“排氣” 三大功能的聯動機制。
一、核心組成部件
裝置的功能實現依賴于各部件的協同工作，主要包括：
| 部件名稱 | 核心作用 |
|---|---|
| 穩壓罐（隔膜式） | 核心定壓元件，罐內分 “氣腔”（預充氮氣）和 “水腔”（連通系統），通過氣囊彈性調節壓力波動 |
| 補水泵（一用一備） | 主動補水元件，根據系統壓力信號啟動 / 停止，向系統補充軟化水（避免結垢） |
| 壓力傳感器 | 實時監測系統壓力，將信號反饋給控制器，作為 “補水 / 停泵” 的觸發依據 |
| 自動排氣閥 | 排出系統內的空氣（多為浮球式或膜片式），通常安裝在裝置高點或系統回水端 |
| 控制器（PLC） | 核心控制單元，預設壓力上下限值，接收傳感器信號后指令補水泵、閥門動作 |
| 安全閥 | 超壓保護元件，當系統壓力超過安全值時自動泄壓，防止管道或設備爆裂 |
| 單向閥 | 防止補水時水流倒流（保護補水泵），或系統水回流至補水箱 |
| 補水箱 | 儲存補水水源（通常為軟化水），為補水泵提供穩定供水 |
二、三大核心功能的工作原理
“定壓”“補水”“排氣” 并非獨立工作，而是以 “維持系統壓力穩定” 為核心目標，形成閉環聯動。
1. 定壓功能：維持系統壓力在設定范圍
系統正常運行時，需保持穩定的壓力（如供暖系統通常設定靜態壓力 0.4-0.6MPa，動態壓力隨工況微調），定壓功能通過 “穩壓罐緩沖 + 補水泵補償” 實現：
-
靜態定壓（系統停運或低負荷時）：
穩壓罐出廠前會向 “氣腔” 預充氮氣（預充壓力略低于系統靜態設定壓力下限，如系統靜態壓力 0.4MPa，預充氮氣壓力 0.35MPa）。
當系統停運時，水腔與系統連通，若系統壓力正常（在設定范圍內），氣腔的氮氣壓力與水腔的系統壓力平衡，穩壓罐通過氣囊的微小收縮 / 膨脹，緩沖系統因溫度變化（如水溫升高導致水體積膨脹）產生的小幅壓力波動 —— 無需補水泵啟動，即可維持壓力穩定。 -
動態定壓（系統運行或壓力下降時）：
若系統因 “水量泄漏”“溫度降低（水體積收縮）” 導致壓力下降，當壓力低于控制器預設的壓力下限值（如 0.38MPa）時：
壓力傳感器將 “低壓信號” 反饋給控制器 → 控制器先觸發穩壓罐氣腔的氮氣膨脹，推動氣囊擠壓水腔，將水腔中的水壓入系統，嘗試 “被動補壓”；
若壓力仍無法回升（如泄漏量較大，穩壓罐緩沖能力不足），控制器則指令補水泵啟動，向系統主動補水，直到系統壓力回升至預設的壓力上限值（如 0.42MPa），補水泵停止 —— 完成 “動態定壓”。 -
超壓保護：
若系統因 “水溫驟升（水體積急劇膨脹）”“補水泵故障誤啟動” 導致壓力超過安全值（如 0.8MPa），安全閥會自動開啟泄壓，直到壓力降至安全范圍后關閉，避免系統爆管。
2. 補水功能：自動補充系統缺失的水量
補水是 “定壓” 的輔助手段 —— 系統壓力下降的核心原因往往是 “缺水”（如管道泄漏、排氣時帶出少量水），因此補水的觸發邏輯與定壓緊密綁定：
- 觸發條件：壓力傳感器監測到系統壓力低于 “補水啟動壓力”（即定壓下限值）。
-
補水流程：
控制器指令補水泵啟動 → 補水泵從補水箱抽取軟化水，經單向閥（防止倒流）注入系統 → 系統水量增加，壓力逐步回升；
當壓力傳感器監測到壓力達到 “補水停止壓力”（即定壓上限值）時，控制器指令補水泵停止，補水結束。 - 冗余保護：補水泵通常設計為 “一用一備”，若主泵故障，備用泵自動投入，避免系統長期缺水；同時補水箱設有低液位報警，缺水時提醒補水，防止補水泵空轉損壞。
3. 排氣功能：排出系統內的空氣（不凝性氣體）
系統初次注水或運行中，水中會溶解空氣，或管道焊接、閥門泄漏時進入空氣 —— 空氣在系統內積聚（多集中在高點）會導致 “氣堵”（水流不暢）、“氣蝕”（泵葉輪損壞）、“換熱效率下降”（空氣導熱系數遠低于水），因此需實時排氣：
-
自動排氣閥工作原理（以常見的浮球式為例）：
排氣閥安裝在裝置或系統的高點（空氣易積聚處），閥體內有浮球與閥芯聯動。- 當閥體內有空氣時：空氣占據上部空間，水位下降，浮球隨之下沉，帶動閥芯打開，空氣通過排氣口排出；
- 當空氣排盡后：系統水進入閥體，水位上升，浮球上浮，推動閥芯關閉排氣口，防止系統水泄漏；
- 若系統持續產生空氣，上述過程會反復進行，實現 “實時自動排氣”。
- 輔助排氣：部分裝置會在補水泵出口或系統回水端增設 “微排氣閥”，針對小氣泡進行精細排氣，進一步提升系統效率。
三、整體工作流程（閉環聯動）
以供暖系統為例，完整的工作循環如下：
- 系統啟動初期：向系統注水，同時自動排氣閥開啟，排出注水過程中帶入的大量空氣；水位達到設計值后，穩壓罐氣腔壓力與系統壓力平衡，系統進入靜態定壓狀態。
-
系統運行中：
- 若壓力穩定（在設定范圍）：僅靠穩壓罐緩沖溫度波動導致的小幅壓力變化，補水泵不啟動，排氣閥持續排出少量空氣；
- 若壓力下降（缺水）：壓力傳感器反饋信號→控制器先觸發穩壓罐補壓→無效則啟動補水泵補水→壓力回升后停泵；
- 若壓力超壓：安全閥自動泄壓，確保系統安全。
- 系統停運后：補水泵停止，穩壓罐維持靜態壓力，防止系統因失水導致管道倒空（避免再次啟動時需重新注水排氣）。
四、核心優勢（對比手動定壓補水）
自動定壓補水排氣裝置的核心價值在于 “自動化閉環控制”：
- 無需人工值守：避免手動補水時因壓力監測不及時導致的缺水或超壓；
- 壓力波動?。悍€(wěn)壓罐緩沖 + 補水泵精準啟停，確保系統壓力穩定；
- 排氣徹底：自動排氣避免人工排氣不及時導致的氣堵問題；
- 保護設備：減少氣蝕、超壓對泵、換熱器、管道的損壞，延長系統壽命。
綜上，該裝置的本質是一套 “壓力反饋 - 自動調節 - 安全保護” 的閉環系統，通過機械部件（穩壓罐、泵、閥）與電控單元（傳感器、控制器）的協同，實現對水系統壓力、水量、氣體的全方位管理。
